מנוף מפרקי צמוד קיר

תיאור המוצר

הרמה מדויקת של-צירים. אפס טביעת הרצפה.

עגורני זרוע מפרקים צמודי קיר מקובעים על קירות בניין קיימים או עמודים נושאי עומס. העיצוב כולל שני סטים של מבנים מסתובבים: בום ראשי וזרוע עזר מפרקית. תצורה זו תומכת בטיפול בעומס גמיש במספר כיוונים. מנופי זרנוק סטנדרטיים עם בום יחיד אינם יכולים לספק רמה זו של תנועה.

עם סוג מנוף זה, מפעילים יכולים להרים משאות סביב פינות, לעבור דרך פתחי דלתות, לנוע מתחת למכשולים ולהניח חומרים בדיוק רב.

מפרטים

פָּרָמֶטֶר	לָנוּעַ
יְכוֹלֶת	70 – 900 ק"ג
בום ספאן	4.9 m
סיבוב בום ראשי	עד 200 מעלות
סיבוב זרוע משני	עד 360 מעלות
הַרכָּבָה	קיר / עמוד מבני
בְּנִיָה	פלדה, מסילה סגורה או פרופיל מבני

---

איך זה עובד

למנוף שני צירי סיבוב במקום אחד.

• בום ראשוני- מסתובב מהקיר-הציר המותקן. מכסה עד 200 מעלות קשת.
• זרוע משנית- מסתובבים בסוף הבום הראשי. מסתובב 360 מעלות מלאה.

המשמעות היא שמפעיל יכול להניף מטען למקומו מבלי להזדקק למרווח לכל אורך הבום. בתאי עבודה הדוקים, זה עושה את ההבדל בין מנוף שמתאים לכזה שלא.

יתרונות

• מנווט מכשולים:הרם סביב עמודים, מסועים, תעלות וציוד קבוע מבלי לשנות את הבניין.
• טביעת רגל אפסית לרצפה:כל העומסים עוברים למבנה הקיר. ללא לוחית בסיס, ללא בסיס, ללא שטח רצפה אבוד.
• מיקום עומס מדויק:שני צירים עצמאיים מעניקים למפעילים שליטה עדינה בטעינת מכונות, מתקנים ותחנות עבודה סמוכות.
• טווח הגעה מורחב:הזרוע המשנית מגיעה אל מעבר למכשולים ולתוך מפרצים סמוכים אליהם בום ישר אינו יכול לגשת.
• פעולה במאמץ נמוך:תגובתיות סיבובית עקבית מפחיתה את כוח הדחיפה-ועייפות המפעיל.
• עבודות במתקנים קיימים:אין צורך להסיר עמודים או לבנות מחדש את הבניין. המנוף מתאים את עצמו לחלל שיש לכם.

יישומים

קווי ייצור- מיצוב רכיבים בתחנות עבודה בודדות עם שטח מוגבל

טעינת מכונה- מושיט יד לתוך מכונות CNC, מחרטות ולחיצות דרך פתחים מאופזים

סדנאות תחזוקה- הרמת חלקי חילוף סביב פריסות ציוד צפופות

תאי צבע וגימור- מתמרן חלקי עבודה בחללים סגורים ללא חסימות רצפה

רציפי טעינה- העברת חומרים בין מפרצי קבלה ואזורי אחסון סמוכים

הצבת מחסןטעינה - נקודתית- באזורים סגורים המופרדים על ידי מתלים או קירות

אפשרויות תצורה

אוֹפְּצִיָה	תֵאוּר
חִשׁמוּל	כוח להרמה או לכלים באמצעות מכלולי טבעת אספנים בשני הצירים
אספקה ​​פנאומטית	צנרת אוויר דחוס פנימית למאזני אוויר ומרימי ואקום
הסיבוב נעצר	עצירות מכניות מתכווננות להגבלת קשת התנופה ולמניעת התנגשויות
תושבת מרים ואקום	אמצעים מהונדסים עבור מערכות רפידות ואקום (פח מתכת, זכוכית, מלאי שטוח)
תאימות להרמה	מנוף שרשרת חשמלי, מנוף חבל תיל, מאזן אוויר או מנוף מנוף ידני

דרישות התקנה

לפני ההזמנה, אשר את ארבעת הפריטים הבאים:

1. קיבולת מבנית- הקיר או העמוד חייבים לתמוך במשקל המוות של העגורן בתוספת העומס החי המדורג. מומלץ לבצע אימות הנדסי.

2. גובה הרכבה- יש להתקין את התושבת גבוהה מספיק כדי לספק גובה וו הולם תוך שמירה על מרווח לקשת הסיבוב המלא.

3. משטח הרכבה- בטון מזוין או פלדה מבנית הם טיפוסיים. קירות מחיצה בהירים אינם מתאימים.

4. פינוי עילי- העיצוב המפרק דורש פחות מעטפת עילי מאשר בום שלוחה מסורתי, אבל עדיין יש צורך במרווח מינימלי מעל קשת הבום.

תקנים והסמכה

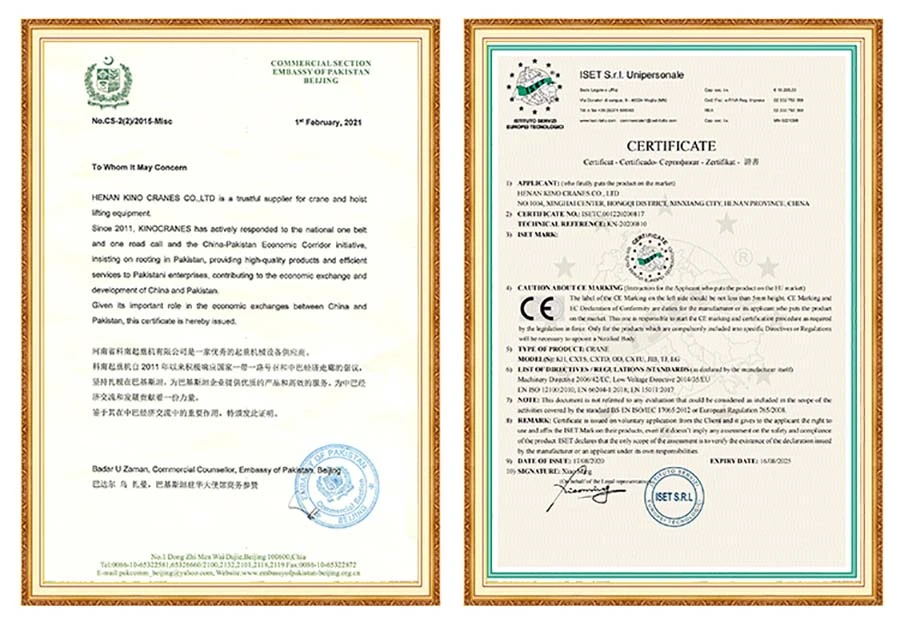

תוכנן ומיוצר לפי תקנים תעשייתיים ישימים. כל יחידה עוברת בדיקת עומס לפני המשלוח. אישורי CE ו-ISO זמינים לפי בקשה.

דירוגי הקיבולת חלים בקצה הזרוע המשנית. הגנת עומס יתר והכשרת מפעיל מומלצים כחלק מתוכנית הרמה בטוחה.

למה KINO CRANES

• 15+ שניםשל ניסיון בייצור מנוף
• 30+ מהנדסיםבצוות הטכני
• 8 פסי ייצורעל פני מתקן של 280 דונם
• 2,000+ מקריםעל פני תעשיות שונות
• רכיבים של ABB, SEW, סימנס, SKF, FAG ומותגים מוכרים אחרים
• OEM/ODM מקובל; זמינה התאמה אישית לא-סטנדרטית
• התקנה, הפעלה והדרכה של מפעילים- באתר
• חלקי חילוף ותמיכה בתחזוקה ב-50+ מדינות

פנו אלינו לקבלת הצעות מחיר וייעוץ טכני. המהנדסים שלנו יבדקו את תנאי האתר שלך ויכינו הצעה מלאה תוך 48 שעות.

שאלות נפוצות

ש: מה ההבדל בין עגורן זרוע זרוע צמוד על הקיר לבין מנוף זרוע צמוד קיר סטנדרטי?

ת: מנופים סטנדרטיים צמודים על הקיר כוללים בום אחד קבוע וציר יחיד. דגמי מפרקים מוסיפים ציר נוסף וזרוע מפרקת בקצה הבום הראשי. קטע נע הנוסף הזה מאפשר למשתמשים לסובב עומסים בחופשיות. זה גם מקל על עקיפת מכשולים, והצבת חומרים באזורים שאי אפשר להגיע אליהם באמצעות בומים ישרים רגילים.

ש: מהי הקיבולת המקסימלית של מנוף קשקש צמוד על הקיר?

ת: דגמים סטנדרטיים נעים בין 70 ק"ג ל-900 ק"ג. קיבולות גבוהות יותר עשויות להיות זמינות באמצעות הנדסה מותאמת אישית - צור קשר עם הצוות שלנו עם הדרישות הספציפיות שלך.

ש: האם ניתן להתקין אותו על כל קיר?

ת: לא. משטח ההרכבה חייב להיות מתאים מבחינה מבנית כדי לתמוך בשילוב המשקל העצמי והעומס החי. קירות בטון מזוין, עמודי פלדה מבניים ומבני הרכבה ייעודיים-אופייניים. מומלץ לבצע הערכה מבנית של נקודת ההרכבה לפני ההתקנה.

ש: האם זה דורש בסיס?

ת: לא. המנוף עולה ישירות על הקיר או העמוד ומעביר את כל העומסים למבנה המבנה. אין צורך בבסיס רצפה או בצלחת בסיס.

ש: כמה סיבוב מספק המנוף?

ת: הבום הראשי מסתובב עד 200 מעלות. הזרוע המפרקית המשנית מסתובבת 360 מעלות מלאות. שני הצירים פועלים באופן עצמאי, ומעניקים למפעיל שליטה מלאה על נתיב העומס.

ש: אילו אורכי טווח זמינים?

ת: טווחי טווח סטנדרטיים של עד 16 רגל (כ-4.9 מטר). טווחים מותאמים אישית זמינים עבור דרישות מתקן ספציפיות.

ש: האם אני יכול להשתמש במנוף הקיים שלי עם מנוף זה?

ת: ברוב המקרים, כן. המנוף תואם למנופי שרשרת חשמליים, מנופי חבל תיל, מאזני אוויר, מרימי וואקום ומונפי מנוף ידניים. אשר תאימות עם צוות ההנדסה שלנו בעת ביצוע ההזמנה.

ש: כמה זמן אורכת ההתקנה?

ת: זמן ההתקנה תלוי בתנאי האתר ובתצורת המנוף. ניתן להתקין ולהפעיל מנוף זרוע מפרקי אופייני לקיר תוך 1-2 ימים לאחר הכנת נקודת ההרכבה.

ש: האם אתה מספק התקנה-באתר?

ת: כן. KINO CRANES מספקת-אתר התקנה, הפעלה, הדרכת מפעילים ואחרי-תמיכה בתחזוקה ברחבי העולם.

ש: אילו אישורים זמינים?

ת: אישורי CE ו-ISO זמינים. כל המנופים עוברים בדיקת עומס לפני המשלוח ומלווים בתיעוד טכני מלא.
