ג'יב קריין

ת: מנופי זרוע הם כלי הרמה בשימוש נרחב. יש להם בום אופקי המותקן על תורן אנכי או סוגר קיר. הבום מסתובב בחופשיות, בעוד המנוף והעגלה רצים לאורך הקורה כדי לשרת אזורי עבודה מעגליים. קל להתקנה עם נקודת קיבוע אחת בלבד וללא צורך במסילות עיליות, הם פועלים בצורה מושלמת עבור הרמה- במקום.

הסוגים העיקריים מפורטים להלן:

• מנוף זרוע-לקיר:קבוע לעמודי בניין, ללא תפוסת קומה. סיבוב: עד 200 מעלות, קיבולת: 250 ק"ג עד 5 טון.

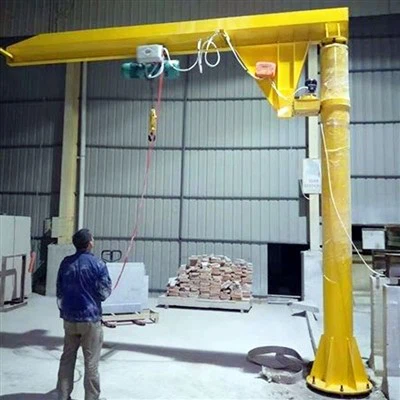

• מנוף ניצב עצמאי:תורן עצמאי-על בסיס בטון, סיבוב מלא של 360 מעלות. הקיבולת נעה בין 0.5 ל-10 טון.
• מנוף תנועות קיר:פועל על מסילות קיר/עמודים. הבום כולו מחליק אופקית להרמה גמישה ומיקום מטען מדויק.
• מנוף זרוע מפרק: בום דו-מאפשר פעולה חלקה סביב עמודים ומכשולים אחרים באתר.
• מנוף נייד:בסיס נייד לעומסים קלים, נוח למעבר מתחנת עבודה אחת לאחרת.

ת: העגורני זבל-לקירמותקנים ישירות על הקיר או בצד העמוד באמצעות סוגרים, מצוידים בבום מסתובב ומנוף הרמה העובר לאורך הזרוע. הם משמשים להרמה אנכית של חפצים כבדים ולביצוע תנועה אופקית בטווח מוגבל- באזור הקרוב לקיר, מבלי לתפוס את שטח הקרקע. כושר ההרמה הנקוב הוא בדרך כלל בין 125 ק"ג ל-5 טון, עם אורך בום של 1-6 מטרים. טווח העבודה הוא בעיקר אזור בצורת מאוורר של 180-220 מעלות.{10} ההתקנה אינה דורשת ברגי עיגון או יסודות בטון, אך חוזק המבנה התומך גבוה מאוד.

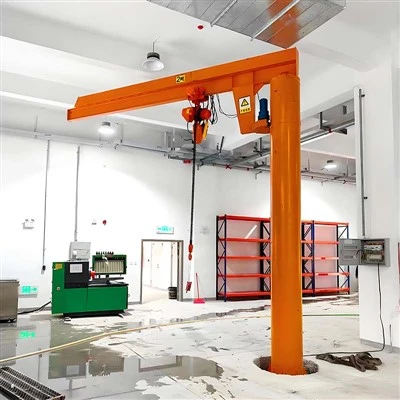

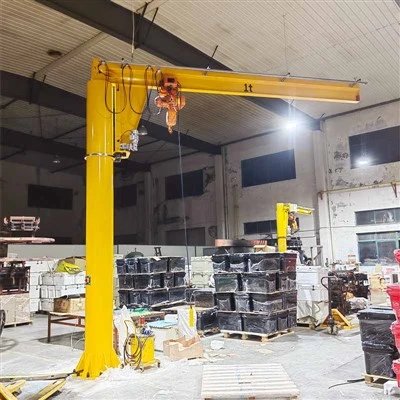

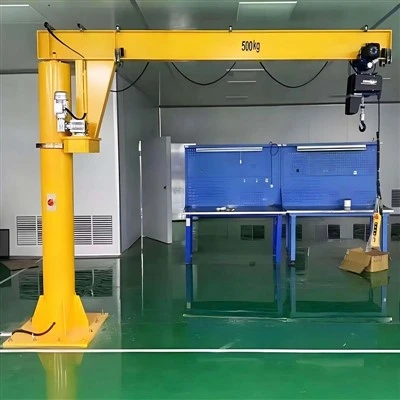

המנוף רצפה-הוא סוג של ציוד הרמה קל המותקן על תשתית בטון על הקרקע. הוא מורכב מעמודים, זרוע מסתובבת וגלגלת הרמה. הוא אינו מסתמך על הקיר ויכול להשיג סיבוב של 360 מעלות ותנועה אופקית בתוך מסלול הזרוע. כושר הנשיאה האופייני שלו נע בין 0.125 ל-10 ט, ואורך הזרוע הוא 1 עד 6 מטר. העמודים מקובעים לקרקע באמצעות ברגי עיגון, ובכך דורשים רמת יציבות גבוהה לבסיס.

מנוף הזרוע מצויד במבנה-מותקן על עמוד או על קיר, והוא משולב עם מנוף חשמלי כדי להשיג הובלה תלת-ממדית.- סוג-העמידה הרצפה מספק יכולת נשיאת עומס- חזקה יותר ויכולות פעולה כיוונית של 360 מעלות- הודות לבסיס היציב שלו. סוג הקיר-, עם יתרון התפוסה האפס- שלו, מתאים לתרחישים עם שטח מוגבל. בעת הבחירה, בסיס ההערכה העיקרי צריך להיות העומס המדורג, טווח הסיבוב ויכולת נשיאת העומס- של מבנה ההתקנה.

ת: ארבעה פרמטרים מרכזיים מגדירים את המפרט:

1. כושר הרמה- המטען הכבד ביותר בתוספת כל הציוד (גוש הרמה, מתלים, שאקלים), עם מרווח של 15-20% מעל עומס העבודה המרבי.

2. טווח בום— מרחק אופקי ממרכז התורן לנקודת האיסוף-המרוחקת ביותר או-הירידה. הוסף רווח של כ-0.5 מ' כדי שהעגלה לא תפעל בקצה הבום הקיצוני.

3. גובה הרמה- מרחק מהקרקע למיקום הקרס הגבוה ביותר, בניכוי מרווח הראש שנכבש על ידי המנוף והעגלה. שימו לב שהערכים ישתנו בהתאם לסוג המנוף החשמלי בו נעשה שימוש.

4. מחזור חובה- באיזו תדירות המנוף מתרומם בשעה. שימוש בייצור בתדירות גבוהה- דורש סיווג כבד יותר מאשר הרמת תחזוקה מזדמנת.

סביבת העבודה משפיעה גם על בחירת החומרים והרכיבים. בתחילת תהליך בחירת המפרט, יש צורך לקבוע בבירור אם סביבת השימוש היא מיוחדת.

ת: עקרון העבודה של מנוף זרוע הוא שהמנוף החשמלי נע ימינה ושמאלה לאורך מסילת הקורה. השלוחה יכולה להסתובב כמכלול סביב העמוד. המנוע מונע כדי להשיג הרמה והורדה אנכית של העומס הכבד, כמו גם סיבוב אופקי ותנועה ליניארית, ומשלים טיפול בחומרים למרחקים קצרים בחללים צרים. הוא מתאים לתרחישים כמו טיפול בחומרים במהלך טעינת ופריקה של כלי מכונה בבתי מלאכה ובפסי ייצור.

"ג'יב" משמש כ"זרוע הבום" של העגורן. השלוחה מבצעת הן את פונקציית נושאת-העומס והן את פונקציות פלטפורמת התנועה. קצה אחד מקובע לעמוד, בעוד הקצה השני תלוי. הוא לא רק תומך במנוף החשמלי ועמיד בפני רגעי כיפוף, אלא גם מגדיר את תחום/אזור כיסוי העבודה. בשטח מוגבל, הוא מאפשר פעולות גמישות יותר וקטן יותר בקנה מידה-בקנה מידה ליד-קיר או נקודות קבועות- בהשוואה למנופי גשר או מנופי גג.

ת: טווחים כלליים לפי סוג הרכבה:

• קיר-מותקן: 125 ק"ג-5 טון, טווח בום 2-6 מ'
• עצמאי: 0.5–10 טון סטנדרטי, מותאם אישית עד 20 טון; בום מגיע ל-3-10 מ', מעבר ל-12 מ' בעיצובים מיוחדים
• נסיעת קיר-: 0.5-5 טון, טווח בום 3-6 מ'

שים לב שהקיבולת המדורגת פוחתת לכיוון קצה הבום - מנוף בדירוג של 5 טון בטווח של 4 מ' עשוי להיות בעל דירוג של 3 טון בלבד בהארכה מלאה של 8 מ'.

ת: מנוף הג'יב משמש לרוב בתרחישים כמו עיבוד מכני, אחסנה ולוגיסטיקה, ייצור רכב, תחזוקת עובש והרכבה תעשייתית קלה. היתרון המרכזי שלו טמון ביכולת לבצע הרמה מדויקת בחללים קטנים, בתדירות גבוהה ובמרחקים קצרים.

• סדנת עיבוד מכני:משמש להעמסה ופריקה של חומרים במכונות, ולהובלת כלים וחלקי עבודה. סוג העמודה- (סיבוב 360 מעלות) מכסה את כל אזור העבודה של תחנת עבודה אחת.
• מחסן ולוגיסטיקה:מנופי זרוע- צמודים לקיר או ניידים מותקנים על הקיר או ניתנים להזזה גמישה, מתאימים להעמסה ופריקה של סחורה מפוזרת ומילוי מדפים.
• ייצור רכב ותיקון רכב:הרכבה ותחזוקה של רכיבים כבדים כגון מנועים ותיבת הילוכים, המצוידים לעתים קרובות בשלט רחוק- חשמלי לשיפור היעילות והבטיחות.
• תעשיית עובש ודפוס הזרקה:הרמה והחלפת תבנית בחללים צרים, עם סוג זרוע מפרקית או סוג עמוד כדי למנוע מכשולים ולהשיג מיקום מדויק.
• קו ייצור תעשייתי קל:עגורני זרועות קטנים משיגים התאמה עדינה ברמת -מילימטר לתחבורה, מוגני פיצוץ- או דגמי נירוסטה מתאימים לסביבות מיוחדות.

ברוב המקרים, מנוף זרוע ומנוף עילי מתקיימים במקביל. המנוף העילי אחראי על הובלה למרחקים-ארוכים, בעוד שמנוף הזרוע משמש להובלה באזורים קטנים, ובכך מגדיל את יעילות הייצור על ידי הפחתת התלות במנופים משותפים.

ת: לפני התקנת מנוף זרוע-לקיר, יש צורך לבצע הערכת כושר נשיאה מבנית של עמודי הבניין הקיימים כדי להבטיח שהם יכולים לעמוד במשקל העצמי של העגורן, בעומס ההרמה הנקוב ובכל רגעי ההתהפכות שנוצרו במהלך פעולת זרוע העגורן. רק לאחר הכשרת ההערכה ניתן לבצע את עבודת ההתקנה. במהלך ההתקנה, ניתן לקבע את הציוד למקומו באמצעות ברגי עיגון או תושבות ריתוך. לאחר מכן, ניתן להשלים את יישור זרועות העגורן. התהליך כולו אינו דורש בניית יסודות נפרדת.

עבור התקנת מנוף רצפה-, יש צורך לבצע בסיס בטון שעומד בדרישות התכנון מראש. אנו יכולים לספק שרטוטי בניית בסיס מלאים המבוססים על דרישות נשיאת העומס-של הפרויקט, אורך זרוע המנוף וכושר נשיאת הקרקע בפועל באתר הבנייה. פרמטרים כגון גודל הרפידות מסומנים בבירור. לדוגמה, עבור מנוף שלוחה רצפה- בעל כושר הרמה מדורג של 2-5 טון וזרוע מנוף באורך 5-8 מטר, בדרך כלל נדרשת משטח יסוד מבטון מזוין בעומק של 1.5-2 מטר וגודל מישור של 1.5-2.5 מטר. במהלך הבנייה, יש לקבע את ברגי העיגון באמצעות תבניות כדי להבטיח שמיקום ברגי העיגון יתאים בדיוק לחורי ההתקנה של אוגן בסיס המגדל. לאחר שהבטון מגיע לחוזק המתוכנן (תקופת האשפרה המקובלת היא 28 ימים), ניתן להשלים את פעולת הדיוס הסופית.

פילוס מדויק הוא חיוני - אפילו מצב קל של--מפלס גורם לבום להיסחף תחת עומס. לאחר ההתקנה, העגורן צריך להיבדק בעומס הוכחה לפי התקנות המקומיות לפני הכניסה לשירות. Kino Cranes מספק הוראות התקנה, שרטוטי יסוד ופיקוח- באתר לפי בקשה.

A:

• איסור מוחלט על עומס יתר:העומס המדורג חייב לכלול את המשקל הכולל של המנוף, המתלה והמכשירים הנלווים. בשום פנים ואופן אסור לחרוג מהמגבלה הנומינלית של הציוד.
• תקן הרמה:לפני ההפעלה, הבום חייב להיות מיושר במדויק מעל המטען. אסור למשוך באלכסון או להרים באלכסון כדי למנוע אי יציבות מבנית הנגרמת על ידי מומנט רוחבי.
• נתיב בטוח:במהלך תהליך ההרמה, אסור לצוות להישאר או לעבור מתחת לעומס או בתוך נתיב הנסיעה כדי להבטיח ששטח הפעולה פנוי.
• בדיקה יומית:בדוק אם בחבל הפלדה או בשרשרת יש חוטים שבורים, בלאי או עיוות; ודא אם מנעול הבטיחות של הקרס אמין; אשר חזותית שאין סדקים, עיוותים או סדקי ריתוך במבנה הבום והעמוד.
• תחזוקה חודשית:בדוק את הרגישות של מתגי הגבול ותגובת מערכת הבלימה; בדוק את מצב ההידוק של בלוקים חשמליים כדי למנוע הזדקנות או התרופפות סכנות; סובב ידנית את הבום כדי לוודא שהמיסב הנע פועל בצורה חלקה ללא רעש חריג או חסימה.
• בדיקה משפטית שנתית:ערוך בדיקה מקיפה על ידי מוסד-של צד שלישי עם כישורי בדיקת ציוד מיוחדים, כולל: בדיקות לא-הרסניות של מבנה מתכת, אימות ביצועי עומס מדורגים, כיול של התקני הגנה בטיחותיים וסקירת קבצים טכניים.

מנופי Kino מספקים לכל ציוד "מדריך הפעלה" ו"דף בדיקת תחזוקה ייעודי". הקפד לעקוב אחר מפרט זה כדי ליישם אותו, שהוא התנאי הבסיסי להבטחת בטיחות העובדים, הארכת תוחלת חיי הציוד והשגת פעולה תואמת.

ת: תמחור עגורני זרוע תלוי בעיקר ב:

• סוג הרכבה - עגורני קיר- עולים פחות מכיוון שהם אינם דורשים תורן או בסיס
• קיבולת ואורך בום - שני משתני העלויות הגדולים ביותר, גודל מקטע בום הנעה, מפרט מיסבים וכוח ההרמה
• סוג מנוף - מנוף שרשרת חסכוני יותר; מנופי חבל תיל עולים יותר אך מציעים מהירויות גבוהות יותר וביצועי מחזור- טובים יותר
• כונן סיבוב - ידני (דחיפה/משיכה) הוא סטנדרטי; הטיה ממונעת מוסיפה עלות אך היא הכרחית מעל כ-3 טון
• מערכת בקרה - תליון הוא סטנדרטי; שלט רדיו מוסיף עלות אך משפר את בטיחות המפעיל
• התאמה אישית של הסביבה - מפרטי-התפוצצות, עמידים בפני קורוזיה-ומפרטי טמפרטורה-גבוהים מעלים את העלות באופן יחסי

כיצרנית ישירה, Kino Cranes מציעה תמחור של-שער מפעל. שלח לנו את המפרט שלך לקבלת הצעת מחיר מפורטת.

ת: כדי לספק לך פתרון מדויק של מנוף זרוע, אנו מבקשים ממך לשתף את הפרטים העיקריים הבאים:

1. קיבולת עומס (טון או ק"ג)

2. אורך הבום (מטר, מרכז העמודה לנקודת הטעינה)

3. גובה הרמה (מטר, הקרקע עד לנקודת הקרס הגבוהה ביותר)

4. סגנון הרכבה (רכוב-רצפה, רצפה-רצפה, קיר-נוסע או נייד)

5. זווית סיבוב (180 מעלות, 200 מעלות, 360 מעלות)

6. סוג הנפה (שרשרת חשמלית או חבל תיל)

7. מצב כוח (מתח, תדר, פאזה)

8. מצב שליטה (תליון, שלט אלחוטי, ידני)

9. אתר עבודה

10.תדירות עבודה

אינך צריך להכין את כל המידע במגע הראשון. צוות ההנדסה שלנו יעזור לך לאשר את כל המפרטים בהתאם למשימת ההרמה ולמצב האתר שלך.
